可彎曲電熱管
可彎曲電熱管
#micro heater #coil heater #sheathed heater
將螺旋狀發熱體放置金屬管狀中，以熱傳導優良的絕緣物（Mgo）填滿之加熱管稱之Sheathed Heater，具有可彎曲、熔接具高耐熱耐腐蝕性。斷面技術又分長方形/方形與圓形斷面
可彎曲電熱管優勢
適用於方形橫截面形狀，與圓筒形相比，方形橫截面形狀能更好地附著在要加熱的物體上，因此熱量更容易傳遞。
透過折彎工藝，可以製造出各種形狀的產品並節省空間。
儘管微型加熱器很薄，但它可以容納盤繞的電熱絲，因此具有很高的熱效率。
根據要求生產帶有引線的類型。
橫斷面形狀可以是長方形、正方形或圓形。
可製造各種外徑的加熱器（極細管也稱為微型加熱器）。
JIADA 可彎曲電熱管標準品規格
| 項目 | 說明 |
|---|---|
| 外管 | 304ST（耐腐蝕性、加工性、抗氧化性、耐熱性優良的不鏽鋼） *如需指定其他材質，請聯絡我們（有最少訂購量要求） |
| 絕緣材料 | 鎂 (MgO) |
| 電熱絲 | 鎳鉻圓線 |
| 規格與公差 |
|
| 表面溫度 | 最高700度C |
JIADA Sheathed Heater標準品規格
以下為敝司「常備標準品」規格，可加速出貨。如需客製歡迎立即免費客製詢價。
扁平設計貼合力強，可塑性佳。 常用於橡塑膠，醫療，半導體相關產業。
材質
- PTFE 引線，耐熱溫度最高 260℃，正常安裝 1m
- 保護套管：複合材料，耐熱溫度250-300℃
- 介電強度800V

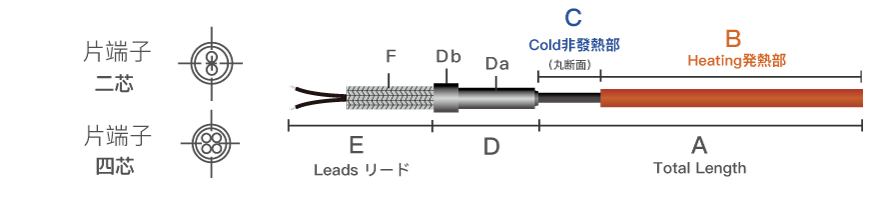

| 長度【mm】/瓦數【W】 | 出線端 | 可選出芯數 | C 不發熱區 | 可選 TC | |
|---|---|---|---|---|---|
| 200L/150W | 500L/330W |
單邊出線 (可接感溫線) |
二芯/四芯 | 40mm |
None J Type K Type |
| 250L/175W | 600L/400W | ||||
| 300L/200W | 700L/470W | ||||
| 350L/225W | 800L/550W | ||||
| 400L/250W | 900L/620W | ||||
| 450L/290W | 1000L/700W | ||||
*A/B/C/E 可依需求客製製作
材質
- PTFE 引線，耐熱溫度最高 260℃，正常安裝 1m
- 保護套管：複合材料，耐熱溫度250-300℃
- 介電強度1KV
| 長度【mm】/瓦數【W】 | 出線端 | 可選出芯數 | C 不發熱區 | 可選 TC | |
|---|---|---|---|---|---|
| 250L/200W | 700L/550W |
單邊出線 |
二芯/四芯 | 45mm |
None J Type K Type |
| 300L/225W | 800L/620W | ||||
| 350L/250W | 900L/700W | ||||
| 400L/290W | 1000L/850W | ||||
| 450L/330W | 1200L/950W | ||||
| 500L/400W | 1400L/1100W | ||||
| 600L/470W | 1600L/1200W | ||||
*A/B/C/E 可依需求客製製作
材質
- PTFE 引線，耐熱溫度最高 260℃，正常安裝 1m
- 保護套管：複合材料，耐熱溫度250-300℃
- 介電強度1KV
| 長度【mm】/瓦數【W】 | 出線端 | 可選出芯數 | C 不發熱區 | 可選 TC | |
|---|---|---|---|---|---|
| 800L/800W | 1750L/1600W |
單邊出線 |
二芯/四芯 | 45mm |
None J Type K Type |
| 1000L/1000W | 2000L/1800W | ||||
| 1250L/1200W | 2250L/2000W | ||||
| 1500L/1400W | 2500L/2200W | ||||
*A/B/C/E 可依需求客製製作
材質
- PTFE 引線，耐熱溫度最高 260℃，正常安裝 1m
- 保護套管：複合材料，耐熱溫度250-300℃
- 介電強度1KV
| 長度【mm】/瓦數【W】 | 出線端 | 可選出芯數 | C 不發熱區 | 可選 TC | |
|---|---|---|---|---|---|
| 600L/550W | 1400L/1250W |
單邊出線 |
二芯/四芯 | 45mm |
None J Type K Type |
| 700L/650W | 1600L/1400W | ||||
| 800L/750W | 1800L/1550W | ||||
| 900L/850W | 2000L/1700W | ||||
| 1000L/950W | 2200L/1850W | ||||
| 1200L/1100W | 2400L/2000W | ||||
*A/B/C/E 可依需求客製製作
比圓形截面加熱器更高的熱效率。 優異的溫度均勻性和傳熱特性，顯著降低功耗。
材質
- PTFE 引線，耐熱溫度最高 260℃，正常安裝 1m
- 保護套管：複合材料，耐熱溫度250-300℃
- 介電強度1KV
| 長度【mm】/瓦數【W】 | 出線端 | 可選出芯數 | C 不發熱區 | 可選 TC | |
|---|---|---|---|---|---|
| 250L/175W | 800L/550W |
單邊出線 |
二芯/四芯 | 45mm |
None J Type K Type |
| 300L/200W | 900L/620W | ||||
| 350L/225W | 1000L/700W | ||||
| 400L/250W | 1200L/850W | ||||
| 450L/290W | 1400L/950W | ||||
| 500L/330W | 1600L/1100W | ||||
| 600L/400W | 1800L/1200W | ||||
| 700L/470W | 2000L/1350W | ||||
*A/B/C1/C2 可依需求客製製作
材質
- PTFE 引線，耐熱溫度最高 260℃，正常安裝 1m
- 保護套管：複合材料，耐熱溫度250-300℃
- 介電強度1KV
| 長度【mm】/瓦數【W】 | 出線端 | 可選出芯數 | C 被發熱區 | 可選 TC | |
|---|---|---|---|---|---|
| 300L/225W | 900L/700W |
單邊出線 |
二芯/四芯 | 45mm |
None J Type K Type |
| 350L/250W | 1000L/850W | ||||
| 400L/290W | 1200L/950W | ||||
| 450L/330W | 1400L/1100W | ||||
| 500L/400W | 1600L/1200W | ||||
| 600L/470W | 1800L/1300W | ||||
| 700L/550W | 2000L/1500W | ||||
| 800L/620W | -- | ||||
*A/B/C1/C2 可依需求客製製作
材質
- 絕緣端子材質：陶瓷、矽
- 介電強度1.5KV

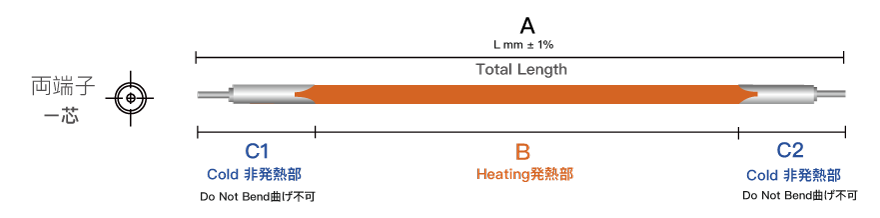

| 長度【mm】/瓦數【W】 | 出線端 | 可選出芯數 | C1/C2 被發熱區 | 可選 TC | |
|---|---|---|---|---|---|
| 350L/550W | 1000L/1750W |
雙邊出線 |
ㄧ芯 | 20mm/20mm |
None |
| 400L/650W | 1050L/1850W | ||||
| 450L/750W | 1100L/1950W | ||||
| 500L/800W | 1150L/2050W | ||||
| 550L/900W | 1200L/2100W | ||||
| 600L/1000W | 1250L/2200W | ||||
| 650L/1100W | 1300L/2300W | ||||
| 700L/1200W | 1350L/2400W | ||||
| 750L/1300W | 1400L/2500W | ||||
| 800L/1350W | 1450L/2600W | ||||
| 850L/1450W | 1500L/2700W | ||||
| 900L/1550W | 1550L/2800W | ||||
| 950L/1650W | 1600L/2900W | ||||
*A/B/C1/C2 可依需求客製製作
.png)
材質
- 絕緣端子材質：陶瓷、矽
- 介電強度1.5KV
| 長度【mm】/瓦數【W】 | 出線端 | 可選出芯數 | C1/C2 非發熱區 | 可選 TC | |
|---|---|---|---|---|---|
| 500L/1300W | 1200L/2700W | 雙邊出線 | 一芯 | 20mm/20mm | Nope |
| 550L/1400W | 1250L/2800W | ||||
| 600L/1500W | 1300L/2900W | ||||
| 650L/1600W | 1350L/3000W | ||||
| 700L/1700W | 1400L/3100W | ||||
| 750L/1800W | 1450L/3200W | ||||
| 800L/1900W | 1500L/3300W | ||||
| 850L/2000W | 1550L/3400W | ||||
| 900L/2100W | 1600L/3500W | ||||
| 950L/2200W | 1700L/3700W | ||||
| 1000L/2300W | 1800L/3900W | ||||
| 1050L/2400W | 1900L/4100W | ||||
| 1100L/2500W | 2000L/4300W | ||||
| 1150L/2600W | -- | ||||
*A/B/C1/C2 可依需求客製製作
由於體積小，非常適合小面積加熱。 透過靈活的空間配置減少熱量損失。
材質
- PTFE 引線，耐熱溫度最高 260℃，正常安裝 1m
- 介電強度800V

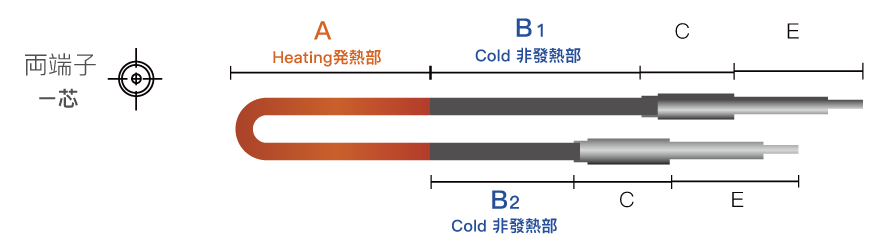

| 長度【mm】/瓦數【W】 | 出線端 | 可選出芯數 | B/B2 被發熱區 | 可選 TC | |
|---|---|---|---|---|---|
| 400L/100W | 800L/240W | 雙邊出線 | 一芯 | 80mm/80mm | Nope |
| 450L/120W | 900L/260W | ||||
| 500L/140W | 1000L/320W | ||||
| 600L/160W | 1200L/400W | ||||
| 700L/200W | -- | ||||
*A/B/E 可依需求客製製作
.png)
材質
- PTFE 引線，耐熱溫度最高 260℃，正常安裝 1m
- 介電強度800V
| 長度【mm】/瓦數【W】 | 出線端 | 可選出芯數 | B/B2 非發熱區 | 可選 TC | |
|---|---|---|---|---|---|
| 400L/125W | 800L/300W |
雙邊出線 |
一芯 | 80mm/80mm |
None |
| 450L/150W | 900L/350W | ||||
| 500L/175W | 1000L/400W | ||||
| 600L/200W | 1200L/500W | ||||
| 700L/250W | 1500L/600W | ||||
*A/B/E 可依需求客製製作
